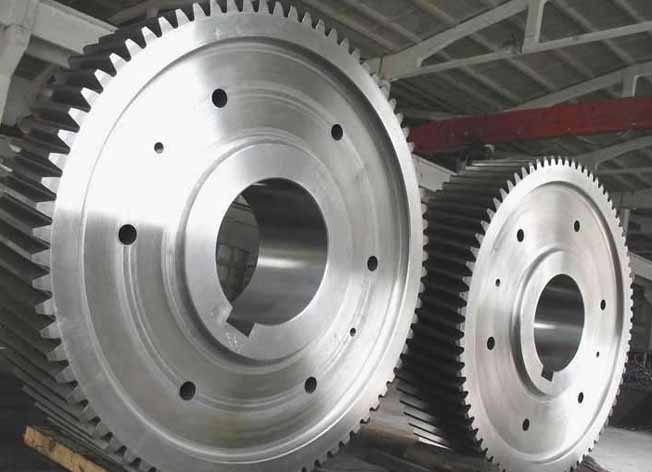

增強(qiáng)齒輪表面硬度的熱處理技術(shù)

       齒輪表面硬度增強(qiáng)可能過熱處理技術(shù)來實現(xiàn)，該工藝具有表面質(zhì)量好的優(yōu)點，可根據(jù)不同材質(zhì)、控制工件熱容量大小、以及激光處理工藝參數(shù)的不同，實現(xiàn)硬度、強(qiáng)化層深度可控。在傳統(tǒng)熱處理爐的工藝中影響強(qiáng)化效果的技術(shù)因素，在激光相變強(qiáng)化中所起的作用發(fā)生了很大變化。

1.彌散強(qiáng)化和畸變強(qiáng)化
       激光相變強(qiáng)化形成奧氏體，當(dāng)停止激光照射，金屬表面發(fā)生馬氏體轉(zhuǎn)變。在此工藝環(huán)境下形成的奧氏體，不管是表層，還是里層，奧氏體晶粒都沒有孕育長大的機(jī)會。彌散的奧氏體晶粒，形成彌散的馬氏體相或貝氏體相，使組織具有晶格強(qiáng)化的同時具有彌散強(qiáng)化效果。而且，在激冷條件下形成的馬氏體晶格，比常規(guī)淬火有更高的缺陷密度。與此同時，殘余奧氏體也獲得極高的位錯密度，使金屬材料具有畸變強(qiáng)化效果，強(qiáng)度大大提高。

2.無氧化脫碳淬火
       將齒輪在熱處理爐中加熱后進(jìn)淬火池淬火處理，工件在加熱過程如沒有保護(hù)措施，便會發(fā)生氧化、脫碳現(xiàn)象，使工件的硬度、耐磨性、使用性能和使用壽命降低。
       激光相變強(qiáng)化所使用的吸光涂料具有保護(hù)工件表面免遭氧化的性能。

3.激光強(qiáng)化的抗疲勞機(jī)理
       影響金屬材料抗疲勞性能的原因之一是疲勞裂紋的萌生時間。磨損和疲勞在材料損傷過程中交互促進(jìn)，磨損溝痕可成為疲勞裂紋的萌生點，加速疲勞裂紋的萌生，材料表面出現(xiàn)疲勞裂紋后，表面粗糙度嚴(yán)重惡化，磨損也將加劇。
激光強(qiáng)化層具有較強(qiáng)的抗塑性變形和抗粘著磨損能力。

4.等強(qiáng)工作層 常規(guī)熱處理的冷卻方向是由表及里，表面的冷卻速度最快，由表及里冷卻速度逐漸降低，所以得到了由表及里硬度值下降的梯度分布。
       激光相變強(qiáng)化的加熱方向雖然也相同，但表面溫度較高，而且加熱時間相對較長，可達(dá)0.2～0.25s，而里層奧氏體化則是舜間完成，使得表層奧氏體中有更高的碳濃度，有更強(qiáng)的固溶強(qiáng)化效果。激光淬火冷卻方向卻與常規(guī)熱處理相反，是由里及表，里層溫度雖低，但冷卻速度最快，外層溫度雖高，有固溶強(qiáng)化優(yōu)勢，但冷卻速度最慢，雖然里層碳濃度稍低，但畸變強(qiáng)化和彌散強(qiáng)化更強(qiáng)烈。這樣在硬化層內(nèi)就形成了幾乎不變的硬度值分布。
激光強(qiáng)化件等強(qiáng)工作層避免了常規(guī)熱處理件一旦表面出現(xiàn)磨損，其磨損速度便加速的現(xiàn)象。

       齒輪激光相變強(qiáng)化工藝技術(shù)：
       材料問題：激光齒輪宜采用中碳鋼，不宜采用低碳鋼。如果采用低碳鋼，齒輪的基體將沒有強(qiáng)度保證，降低彎曲疲勞強(qiáng)度。
